ATIK SICAK SUDAN ISI GERİ KAZANIMI

Tüm işletmeler için atık sıcak su, geri kazanılacak enerji kaynaklarından bir tanesidir. Bu enerji, atık sıcak sudan ısı geri kazanım sistemi ile atılmak yerine geri kazanılarak işletmelerde tekrar kullanılmaktadır. Enerji maliyetleri göz önünde bulundurulduğunda ve düşük geri dönüş süresi düşünüldüğünde atık sıcak sudan ısı geri kazanım sistemi karlı bir yatırımdır.

Atık sıcak sudan ısı geri kazanım sistemi, işletmelerin enerji yoğunluğunu azaltmaktadır. Enerji tüketimini azalttığı için ülke ekonomisine fayda sağlarken, atmosfere salınan CO2 miktarını azalttığı için karbon ayak izinin düşmesinde katkısı bulunmaktadır.

Tekstil boyahanelerinde büyük miktarlarda boyalı atık sıcak su kapasitesi vardır. Atık sıcak sudan ısı geri kazanım sistemi ile boyahaneler, Çevre, Şehircilik ve İklim Değişikliği Bakanlığı tarafından yayınlanmış olan “Tekstil Sektöründe Entegre Kirlilik Önleme Kontrol Tebliği”’ne uygun hareket etmiş olacaklardır.

Özlü Mühendislik tarafından geliştirilen Atık sıcak sudan ısı geri kazanım sistemi özellikle tekstil boyahanelerinde kullanılması ile beraber tüm sektörlere uyumlu bir çözümdür. 10m3/h ile 100 m3/h aralığında debide, 50oC ve üzeri sıcaklığa sahip atık sıcak sular için sistem tasarımı yapılmaktadır.

Atık sıcak sudan ısı geri kazanım sisteminin sağlayacağı avantajlar;
– Enerji maliyetinin azalması
– Üretim hızının artması
– Enerji yoğunluğunun düşmesi
– Karbon ayak izinin düşmesi
– Atık suların düşük sıcaklıkta drenaj edilmesi
– Invertör kontrolü ile pompalarda elektrik enerjisi tasarrufu
– Yatırımların kısa sürede geri dönüşü
– Güçlü rekabet

ÇALIŞMA PRENSİBİ

İşletmedeki tüm proseslerden atılan atık sıcak su kaba filtreden geçirildikten sonra atık su deposuna alınır.

Atık sıcak su deposundan atık su pompasıyla emilen sıcak su, kendini temizleyen otomatik filtreye basılır. Otomatik filtreden sonra sudan suya plakalı eşanjörün primer devresine basılır. Eşanjörün sekonder devresine yumuşak su deposundan gelen soğuk su gönderilir. Böylece yumuşak soğuk su, atık sıcak suyun enerjisi ile ısıtılmış olur. Plakalı eşanjör sayesinde atık sıcak su sıcaklığının 7°C altına kadar sıcaklıkta yumuşak sıcak su üretilmektedir. Atık sıcak su soğumuş halde drenaj edilirken, yumuşak sıcak su sıcak su deposuna gönderilir.

Sistemde kullanılan sudan suya plakalı eşanjör, belli aralıklarla otomatik ters yıkama sistemi ile temizlenir.

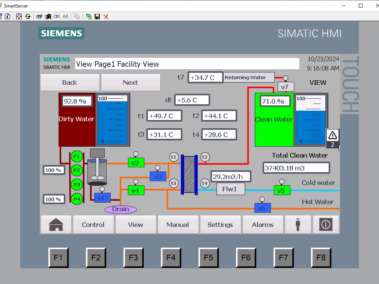

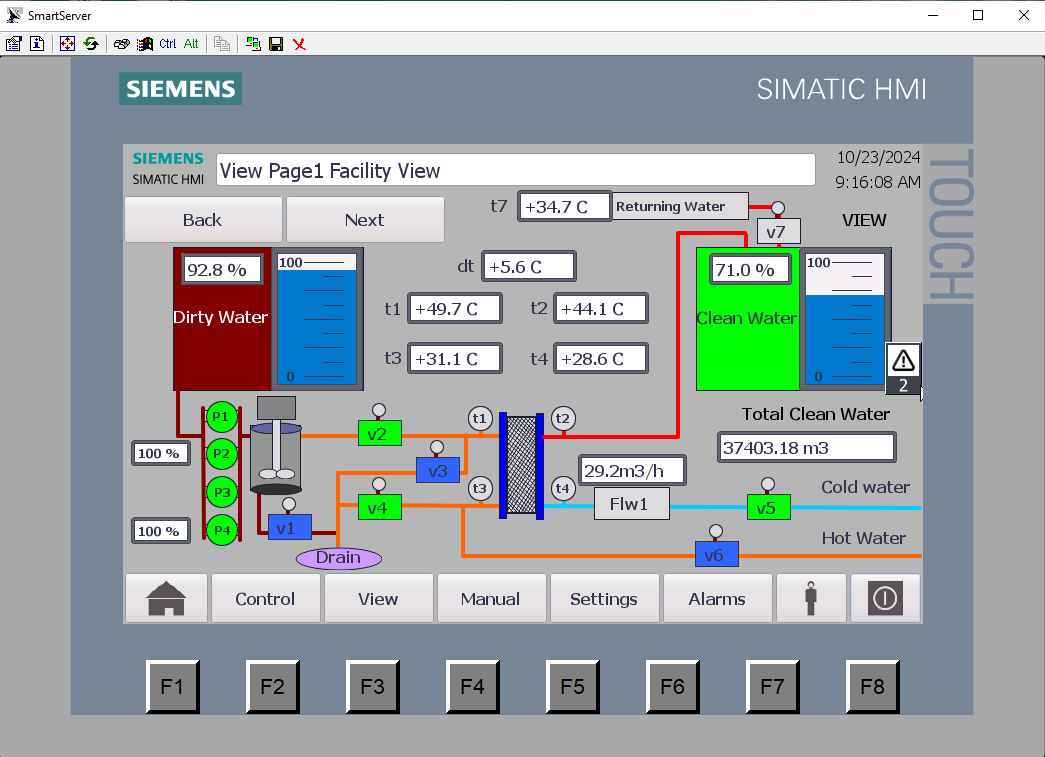

Atık sıcak sudan ısı geri kazanım sistemi, tam otomatik olarak çalışan PLC kontrollü uzaktan izleme sistemine sahiptir. Bu uzaktan izleme sistemi sayesinde ısı geri kazanım sistemi 7/24 izlenebilir, kontrol edilebilir ve müdahale edilebilir.

KULLANILAN EKİPMANLAR ;

MEKANİK FİLTRE

Atık sıcak su deposunda önce konumlanmıştır. Atık su deposuna kaba atıkların gitmesini engeller.

ATIK SU POMPALARI

Atık sıcak suyu atık su deposundan otomatik filtreye basan pompalardır. Frekans kontrollü olarak çalışmaktadır.

OTOMATİK FİLTRE

Plakalı eşanjör öncesinde konumlanmıştır. Otomatik olarak çalışan, kendi kendini atık sıcak su ile temizleyen yıkama sistemine sahiptir. Eşanjörü kirlenmeye karşı korumaktadır.

PLAKALI EŞANJÖR

Bu sistem için özel olarak tasarlanmış sudan suya ısı transferi sağlayan plakalı eşanjördür.

MEKANİK EKİPMANLAR

Sistemin otomatik olarak kontrolünü sağlayan mekanik ekipman olarak; oransal vana, elektromanyetik debimetre, pnömatik aktüatörlü kelebek vanalar kullanılmaktadır.

OTOMASYON, PLC, PC

Otomasyon panosu, atölyemizde tüm testleri yapılarak sistem ile beraber sevk edilir. Sistem yazılımı Özlü Mühendislik bünyesinde oluşturulmaktadır ve PC üzerinden 7/24 izlenebilmektedir.

ENERJİ HESAPLAMASI

ATIK SICAK SUDAN ISI GERİ KAZANIM SİSTEMİ İLE ELDE EDİLEN ENERJİ HESABI (20 m³/h’lik bir sistem için)
ATIK SU GİRİŞ SICAKLIĞI 60,00 °C
ATIK SU ÇIKIŞ SICAKLIĞI 28,00 °C
GERİ KAZANILAN ISI MİKTARI 640000,00 kcal/h
TEMİZ SU GİRİŞ SICAKLIĞI 20,00 °C
TEMİZ SU ÇIKIŞ SICAKLIĞI 54,00 °C
ELDE EDİLECEK SICAK SU MİKTARI 18,82 m³/h
GÜNLÜK YAKIT TASARRUFU 69,82 m³/h
İLK YATIRIM MALİYETİ VE DOĞALGAZ BİRİM FİYATLARI DİKKATE ALINARAK AMORTİSMAN HESABI YAPILABİLİR.

GERİ KAZANIMI REFERANSLARIMIZ

FİRMA İSMİ KAPASİTE (m3/h) İLK DEVREYE ALMA TARİHİ
1. PARLAMIŞ TEKSTİL 30 2008
2. İLAY TEKSTİL 50 2010
3. İLAY TEKSTİL 15 2016
4. BEZTAŞ TEKSTİL 50 2011
5. GÜLCEMAL TEKSTİL 40 2012
6. SATEKS TEKSTİL 15 2013
7. GÖZDE BASKI APRE BOYA 30 2013
8. MERSU TEKSTİL 30 2012
9. FİNBER HOLDİNG 30 2015
10. ACARSOY TEKSTİL 30 2016
11. KIRAYTEKS TEKSTİL 30 2016
12. CİHANGİR TEKSTİL 20 2016
13. WE TEKS TEKSTİL 40 2017
14. GÜL TEKSTİL DOKUMA VE İPLİK 30 2019
15. BİSEM – PARADİSE TEKSTİL 40 2020
16. KONYALILAR TEKSTİL 20 2021
17. PALMİYE DOKUMA İPLİK TEKSTİL 90 2021
19. SIEMENS 40 2022
20. VAROĞLU KARDEŞLER TEKSTİL 30 2022
21. FARBEN BOYA BASKI APRE 25 2022
